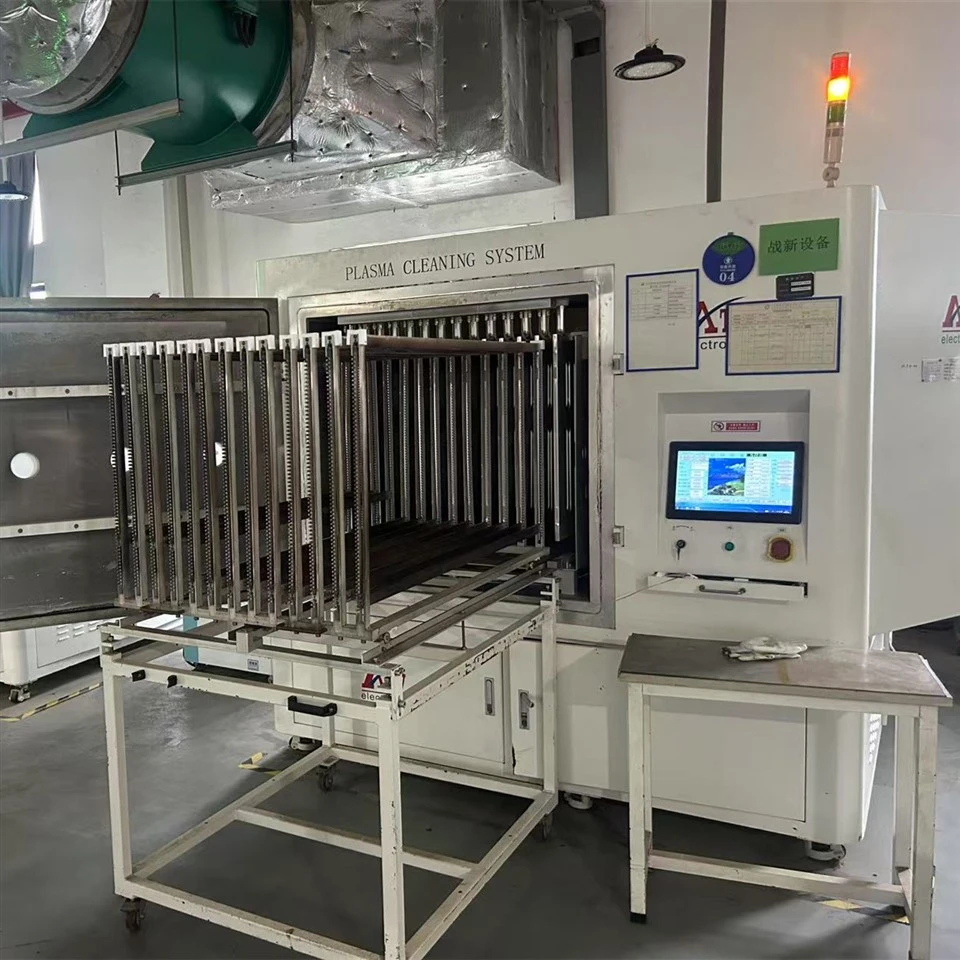

Équipement à plasma vertical à vingt couches
L'équipement plasma vertical à vingt-couches permet aux opérateurs d'ajuster directement la puissance de sortie du plasma via l'IHM (interface homme-machine), offrant ainsi une optimisation des processus flexible et pratique. Le système adopte un contrôle intelligent PLC, permettant un fonctionnement entièrement automatique avec des fonctions de surveillance en temps réel, d'alarme automatique et de gestion des recettes.
Description de la fonction
Un équipement plasma vertical à vingt -couches permet aux opérateurs deajustez directement la puissance de sortie du plasma via l'IHM (interface homme-machine), offrant une optimisation des processus flexible et pratique. Le système adopteContrôle intelligent par API, permettant un fonctionnement entièrement automatique avec des fonctions de surveillance-en temps réel, d'alarme automatique et de gestion des recettes. Conçu pour une stabilité et une contrôlabilité à long-terme, l'équipement garantit des performances fiables même dans des conditions de charge-élevées et de fonctionnement prolongées.
Principaux composants (configuration)
Contrôleur logique programmable (PLC)
Equipé deContrôleur principal Mitsubishi Q00UJCPU avec module d'extension Q68ADV, offrant une puissante capacité de traitement logique et une grande stabilité pour garantir un fonctionnement sûr et fiable.
Générateur de plasma
Intégré àModèle ATV-développé par ATV-MFPS-10, délivrant une plage de puissance de sortie de0-10KWavec±2 % de réglage continu, fournissant une production d'énergie précise et stable pour différents matériaux et exigences de processus.
Principales applications
Ce système est principalement utilisé pourProcédés de desmear au PTFE (Polytétrafluoroéthylène). Le PTFE possède une stabilité chimique exceptionnelle et une très faible énergie de surface, ce qui le rend difficile à nettoyer avec les méthodes traditionnelles. Le traitement plasma à haute-puissance élimine efficacement les résidus de résine laissés après le perçage ou le traitement au laser, tout en activant simultanément la surface. Cela améliore considérablement l'adhérence et la fiabilité des processus ultérieurs tels que la métallisation, le collage, le revêtement et l'impression.
Spécifications techniques
Chambre à vide
Dimensions1 000 mm × 1 170 mm × 1 490 mmavec une épaisseur de paroi deSupérieur ou égal à 30 mm, fabriqué à partir de matériaux en alliage-à haute résistance pour garantir une excellente rétention du vide et une longue durée de vie.
Générateur de plasma
VTT auto-développé-VTT-MFPS-10, avec puissance de sortie0-10KW, précision±2%et un réglage continu. Cela permet une flexibilité du processus sur différentes intensités et durées de traitement.
Valeur de l'application
L'équipement plasma vertical à 20 couches fournitcapacité de traitement-à grande échelle et ajustement flexible de la puissance, ce qui en fait une solution idéale pour les industries avancées de fabrication de PCB, d'emballage de semi-conducteurs, de nouveaux matériaux énergétiques et de transformation des polymères. Sa large plage de puissance permet un contrôle précis du processus, garantissant une qualité de traitement constante et un rendement élevé. Avec un fonctionnement stable, de faibles besoins de maintenance et une conception-économe en énergie, cet équipement offre à la fois productivité et durabilité. Pour les fabricants confrontés àsubstrats PTFE de grand-volume et de haute-précision, il s'agit non seulement d'un outil essentiel pour améliorer l'efficacité de la production et la capacité des processus, mais également d'un atout stratégique pour renforcer la compétitivité et la réactivité au marché.
